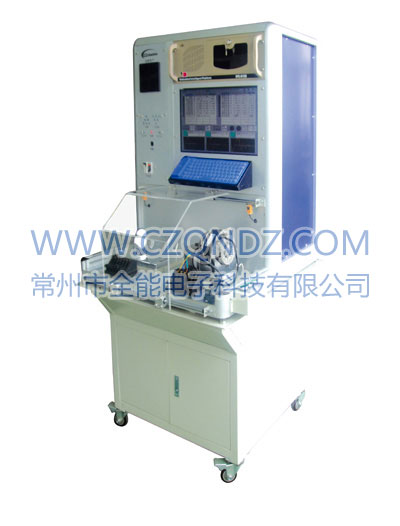

本检测设备适用于各类三相电机之综合测试，采用工业控制计算机，自动检查判定试品电机之良否，测试数据显示于液晶显示器上。
一、设备规范：
1、交流耐压测试
（1）测试电压范围：AC100～2800V。
（2）电压调节方式（—M为手动调压、—A型为自动调压）
（a）手动调节：手动无段调节。
（b）自动调节：软件中输入测试电压，测试时自动加载到设定值。
（3）电压精度：±3.0% （4）容量：1000VA
（5）泄露电流设定： 5/10/20/50/100mA五段设定，精度：±1.0%
（6）加压方式：线圈与铁芯之间
（7）合格/不合格品判定方法：当泄露电流高压泄露电流设定值时，判定为不良品，并由测试软件输出为声光报警。
2、绝缘电阻测试
（1）测试电压：DC500V （2）测试范围：10～500MΩ （3）综合精度：±5.0%
（4）加压方式：线圈与铁芯之间
（5）合格/不合格品判定方法：手动设定绝缘电阻下限值，当绝缘电阻低于设定下限，判定为不良品，并由测试软件输出为声光报警。
3、冷态电阻测试
（1）测试范围：
（a）0.001～9.999 （分辨率0.100uΩ）（b）1.000～99.99 （分辨率0.010mΩ）
（c）100.0～999.9 （分辨率0.100mΩ）
（2）精度：±0.5% 自动温度补偿，可换算至20℃时电阻值。（3）测试方法：绕组与绕组之间
（4）合格/不合格品判定方法：由程序读取绕组测试值，与上下限基准值做比较判定，不合格时程序声光报警。
4、匝间绝缘测试
（1）测试电压范围：100V～2800V （2）电压精度：±3%
（3）电压调节方式（—M为手动调压、—A型为自动调压）
（a）手动调节：手动无段调节
（b）自动调节：软件中输入测试电压，测试时自动加载到设定值。
（4）脉冲上升时间：1.2μs （5）判别方式：Δs/s Δf/f判别
（6）加压方式:各绕组分别测试
（7）合格/不合格品判定方法：由程序读取匝间波形之标准值，测试波形与标准波形之比较，超过设定值程序声光报警。
5、空载电流测试
（1）测试电压范围：0～400V；（2）测试范围：0～5A～10A～20A～40A；
（3）综合精度：±0.5%； （4）测试方式：A相、B相、C相；
（5）合格/不合格品判定方法：当空载电流高于电流设定值时，判定为不良品，并由测试软件输出为声光报警。
6、空载总功率测试
（1）测试电压范围：0～400V；（2）测试范围：0～100W～500W～1000W～2000W；
（3）综合精度：±0.5%； （4）测试方式：A相、B相、C相；
（5）合格/不合格品判定方法：当空载功率高于功率设定值时，判定为不良品，并由测试软件输出为声光报警。A相、B相、C相；
7、堵转电流测试
（1）测试电压范围：降压测试
（2）测试范围：0～5A～10A～20A～40A； （3）综合精度：±0.5%；
（4）测试方式：电机启动之读取电流
（5）合格/不合格品判定方法：当堵转电流高于电流设定值时，判定为不良品，并由测试软件输出为声光报警。．电机全部电气性能测试项目一次性高速自动完成；
功能特点
．各检测项目可任意开通或屏蔽，并可任意设定判定的合格标准，遇检测结果数据超标自动声光报警；
．自动统计数量及合格率，不良品故障分类统计；
．单工位／双工位可选，极高的实用性及测试效率；
．客户可以根据测试要求自动进行项目编程；
．电压调节方式可选择手动或自动调节方式；
．系统切换部分采用进口高压真空钢簧管继电器，耐压壹万伏，工作测试壹亿次；
．可存储、编辑、调用各种型号规格电机自动检测数据标准；
．设备可根据客户需求增加条码扫描功能，查询时输入条码，测试数据显示在屏幕上。 |
